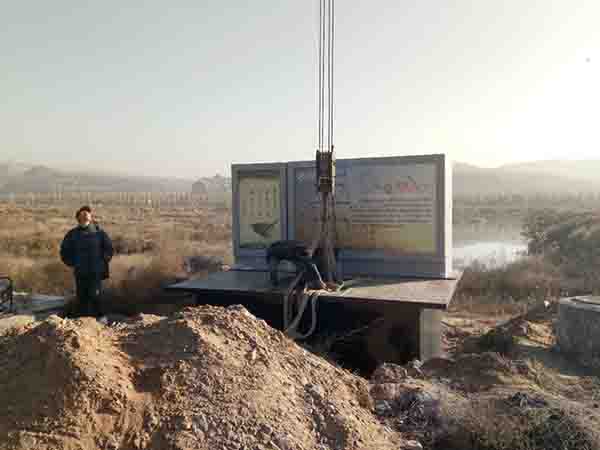

地埋式箱變與一般的箱變直接吊裝、固定稍微不同，景觀式箱變需要鑄造一個尺寸合適的凹槽，以安裝好其突出的部分，就像埋入了一部分在地下。這種箱變尤其是在市政建設、景區景點、公園等比較的常見。

　　一般的箱變由于全部在地面上，顯得體積比較的大，很難達到與環境融合統一的要求。而地埋式箱變由于變壓器埋在地下，不會影響周圍的環境，而且配電箱的體積相對小，與環境比較的友好。

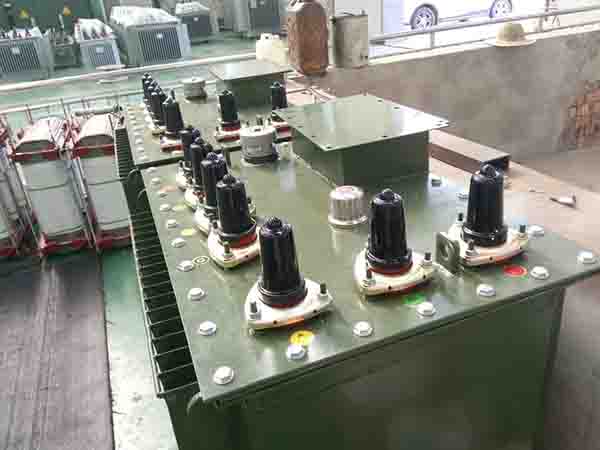

　　地埋式箱變所選用的地埋式變壓器箱體全密封，高低壓進出線采用防水全密封、全絕緣、全屏蔽的接線方式。保證了地埋式變壓器的防腐和密封能力。整體防護等級達到IP68，可浸沒在水中運行，可抵御洪澇劫難，所有各項措施保證地埋變20年的使用壽命，可以免維護、免檢驗，有效進步了供電系統的可靠性。

　　地埋變壓器安裝

　　1〕、分接開關安裝　　當變壓器吊芯完畢,鐘罩復裝后可安裝分接開關,安裝時一定要對準拆卸時作的標記,置于原來拆時的檔住,開關轉動要靈活無卡阻,轉動處應加適當?shù)臐?rùn)滑油,在整個安裝過程中應按制造廠說明書進行。其油箱與變壓器油箱應隔離,注入的絕緣油共絕緣強度要符合產昆的技術要求,指示器安裝好后,應動作正確指示正確,切換裝置的工作順序應符合產品出廠妥求,共在極限位置時,機械聯鎖與極限開共的電氣聯鎖動作應正確。

　　2〕、升高座安裝

　　a、升高座安獎前,應先完成電流互感器的試驗,出線端子板應絕緣良好,連接螺拴和固定件的墊塊應緊固,端子板應密封良好,無滲油現象。

　　b、安裝時,電流互感器銘牌面向油描外側,放氣塞位置應在升高座最上部。

　　C、電流互感器和升高座的中心應一致。

　　D、絕緣筒應安裝牢固,其安裝位置不應使變壓器引出線與其它部件相碰;

　　3)、套管安裝

　　a、套管安裝速度要慢且均勻。剎車要好。安裝時,高壓套管穿電纜的應力錐應進入套管的均壓罩內,干凈,接觸緊密,要用鐵絲線曳引導電桿。

　　b、套管頂部結構的密封墊應安裝正確,密封應良好,連接引線時,不應使頂都結構松扣; c、套管油標應向外側,套管末屏應接地良好;

　　4)、隔膜式儲油柜及油位計安裝

　　a、儲油柜安裝前,應清洗干凈,隔膜應清潔無損,重新裝入柜后擰緊氣塞,從繼電器聯管蝶閥充19·6KPa壓力的氣體,持續30分鐘的應無漏現象。

　　E、先將鐵磁油位計伸入柜中,其連桿用繩綁在柜頂內壁的鉤環上,而不與隔膜相連。并用WYBX電纜進行插頭焊接,按電路圖引出高低油報警信號; c、待變壓器真空注油后安裝氣體繼之器,并從油箱上的油門或柜上的注放油管注油至正常位置: d、交壓器注滿油靜置結束后,再從視察窗打開隔膜上的放氣塞、有油溢出后再正式把連桿與隔膜相連;鐵磁式油位計安裝時可用手繼續將隔膜上下移動多次,檢查表針的轉動、刻度為0和10的最低、高油位報警應正確。

　　(e)考慮儲油柜吊裝時,易與高壓套管發生碰撞,所以在安裝時應在套管安裝之前,將儲油柜吊裝就位。

　　變壓器的規格型號

　　在變壓器的規格型號中，如果按照變壓器的電壓等級來劃分，則變壓器的型號可分為1000KV、750KV、500KV、330KV、220KV、110KV、66KV、35KV、20KV、10KV、6KV等。

　　根據變壓器的絕緣散熱介質，變壓器可分為干式變壓器和油浸式變壓器，其中干式變壓器可分為SCB環氧樹脂澆注干式變壓器和SGB10非包裝H級絕緣干式變壓器。根據變壓器的鐵芯結構材料，變壓器可分為硅鋼疊片變壓器、硅鋼卷鐵芯變壓器和非晶合金鐵芯變壓器。根據變壓器的設計節能序列，變壓器包括SJ、S7、S9、S11、S13和S15。變壓器還可以安裝相數劃分、單相變壓器和三相變壓器。

　　變壓器字母的含義。

　　1：S-三相;D-單相。

　　2：S-三繞組;E-雙繞組。

　　3：O-自耦。非自耦F-。

　　4：Z-有載調壓;W-無勵磁調壓。

　　5：O-油絕緣;G-SF6絕緣。

　　6：(內部冷卻)N-自然循環;F-強制循環;D-強制導向循環。

　　7：(外部冷卻)A-空氣;W-水。

　　8：N-自然循環;F-強制循環。前數字-額定容量(kVA)。后數字-額定電壓(kV)。
