地埋式變電站是將傳統的箱變和半埋式箱變完全埋在地下，地面不影響使用。地埋式地下組合式變電站是集高壓開關柜、地埋式變壓器、低壓配電柜為一體的成套變電站。為了滿足城市建設和環境保護的要求，是我公司的基礎。創聯匯通自主研發設計的一系列產品。

地下地埋式變電站具有技術先進、外形美觀、噪音低、運行安全可靠、維護方便、結構緊湊、占地面積小等優點。適用于城市公共場所、街道、公園、住宅小區、景區小區等。該場地用于在配電系統中接收和分配電能。在配電系統中，可用于環網配電系統，也可用于雙電源或輻射終端配電系統。

產品描述

1. 海拔高度不超過1000m。2. 環境溫度:最高溫度40℃，最低溫度-25℃，最高日平均溫度不超過30℃，日溫差≤20℃。3.空氣相對濕度不超過90%(+25℃)。4. 室外風速不超過35m/s。5.地面傾斜度不超過3°。6. 安裝現場無爆炸、火災、嚴重污染、化學腐蝕和劇烈振動危險;當以上使用條件不能滿足要求時，用戶可與我公司協商解決。

地下地埋式變電站分為地面和地下兩部分。地面部分分為高壓開關柜、低壓配電柜及外殼，地下為埋地變壓器和埋地箱。

外殼結構:外殼由鋁鋅復合板制成，表面覆蓋木材，頂部為金屬琉璃瓦屋頂。變電站的房間用鋼板分隔成獨立的小房間，并配有照明裝置。頂蓋為雙層結構，可以防止熱輻射使室內溫度升高，同時具有良好的通風效果。

高壓機組:高壓柜采用SF6絕緣環網柜或SF6負載開關柜，結構緊湊，體積小，可靠性高，使用壽命長，免維護。
低壓機組:低壓柜采用GGD柜，可根據用戶要求配備計量、出線、測量、電容自動補償裝置。

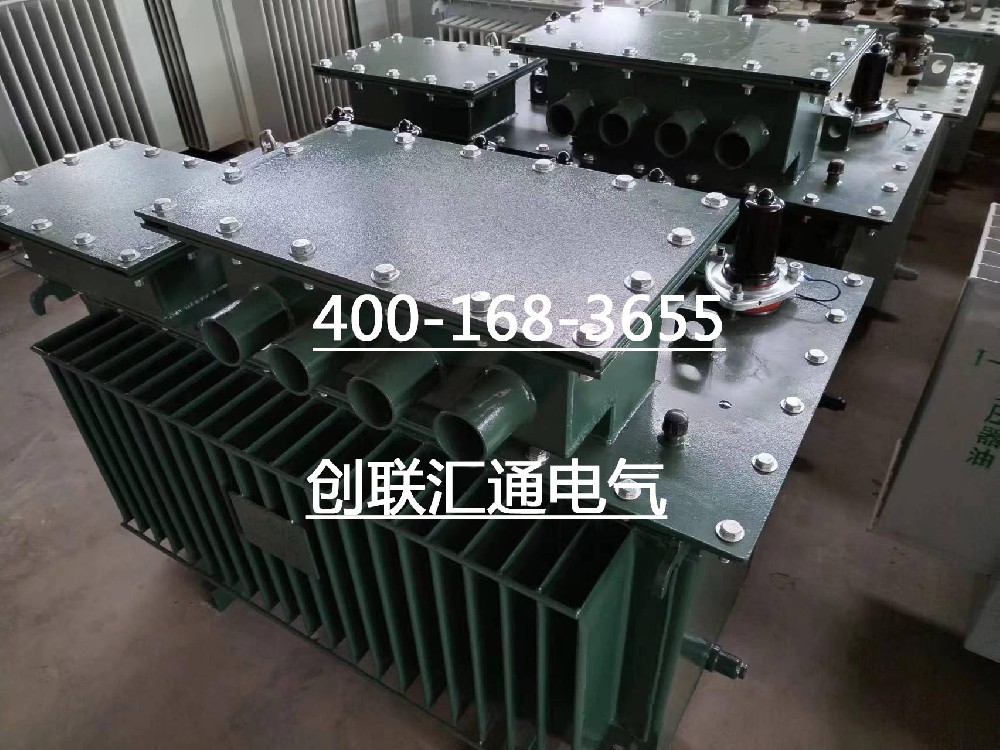

變壓器機組:該變壓器采用低溫升、低損耗地下變壓器，變壓器高壓側采用全密封、全絕緣電纜插頭連接，低壓側采用低壓密封引線裝置作出線，即使變壓器完全浸入水中也能可靠運行，且變壓器先安裝在地埋箱內，再埋入地下。變壓器的噪聲不會擴散到地面，防止了噪聲污染。如果變壓器漏油，油只會泄漏在埋地油箱中，不會污染環境。
