地埋式變壓器的構造和廣告牌式低壓結構：地埋式變壓器分紅地上和地下二部分，其本體裝置在用混凝土構造的地坑中，沒有占用地表空間，地埋式變壓器和箱蓋上裝置了高壓套井和低壓端子、高壓負荷開關和后備熔斷器、插拔式避雷器、壓力釋放閥、真空壓力表、溫控和油位指示，這些配件都能夠在地面上進行觀察和操作。油箱選用不銹鋼制成，全密封結構和箱沿封閉焊接結構，盡量削減密封面積，能夠在地內特別的環境中長期安全運行。地埋式變壓器的地面部分為集廣告牌及低壓開關箱于一體的混合結構，箱體內部為低壓配電箱，兩側為霓虹燈箱廣告牌，能夠用于公益廣告、交通攻略、路途信息等，具有較好的視覺效果。選用地埋式變壓器和廣告牌式低壓結構契合城市生態設計理念，美化環境，占地面積小，適用在城市主要干道、機場、高速公路及住宅小區等的運用。

S13-MD地埋式配電變壓器防水辦法：

1、根底規劃和制作時的防水考慮 頂部：通風孔具有效防雨防水才能；側部：用防水混凝土資料對側外表處理，使得滲水無法從地坑側面侵入；底部：裝置地下式電力變壓器的防水混凝土承重基座，比地坑底面高300mm，平時從地上流到地坑的水都流到基座以下環形道上，不會浸泡到地下式電力變壓器。

2、根底底部鋪設走水砂卵石，水可以比較快滲入地上。

3、地下式電力變壓器允許必定時段內浸沒在水中0.5m以下運轉，可抵擋洪澇災害，有效提高供電體系的可靠性。但為了地下式電力變壓器的安全可靠運轉，主張?jiān)诤樗?、長時間暴雨和旱季往后，檢查地坑積水狀況，如積水較多，主張采取抽水和清潔。

 S13-MD地埋式配電變壓器溫升控制的辦法關于地埋式變壓器的溫升控制，可通過下面四個方面保證：

1、變壓器低溫升規劃，頂層油溫控制在45K左右，遠低于國標規定的60K，規劃思路。箱體結構 地下式電力變壓器油箱壁散熱主要靠輻射。熱量總是以波的形式從發熱體輻射到溫度較低的周圍介質中。輻射的能量取決于溫度、發熱體的形狀和它的外表顏色。所以，地下式電力變壓器用的為平板油箱及平板散熱片，以增強輻射。

2、外表處理 因地埋式變壓器本體裝置于陰涼的地表下面，采用特殊的外表處理工藝，保證其具有良好的熱量輻射才能和較強的耐腐蝕才能。

3、根底制作 地基與外界的散熱靠熱傳導和空氣對流，根底頂部可設置通風口及導風板，加強以空氣循環。

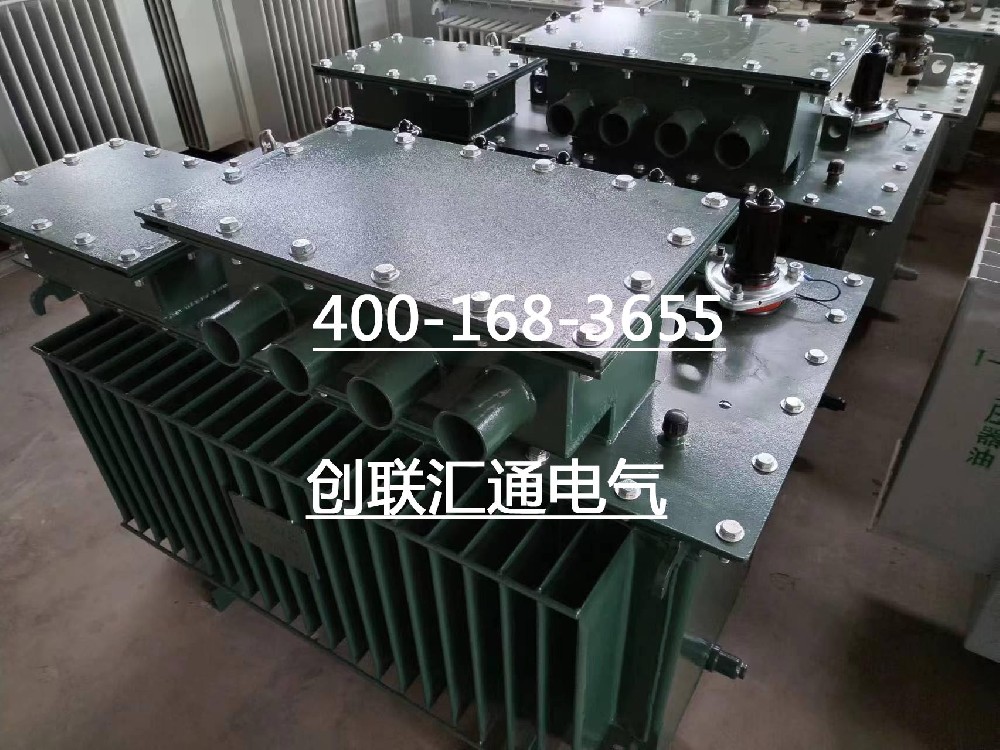

S13-MD地埋式配電變壓器特點：

1、可長期浸水運行，防護等級IP68，免維護。

2、進、出線雙層密封。

3、低溫升。

4、高絕緣等級。

5、綠色環保，低損耗、低噪音。
