立體卷鐵心變壓器節能效果突出、產品結構優勢明顯。經過十幾年的研發，我國制造的立體卷鐵心變壓器結構設計合理，與傳統的疊鐵心變壓器相比，具有節能、節材、噪音小、性能穩定等諸多優點。

非晶合金變壓器的空載損耗僅為S13硅鋼立體卷鐵心配電變壓器的一半，節能效果更加明顯。立體卷鐵心在結構上和制造工藝上與疊片式鐵心完全不同，與平面卷鐵心也有較大差別：相同的心柱橫截面面積；相同的窗高尺寸；相同的心柱中心距。

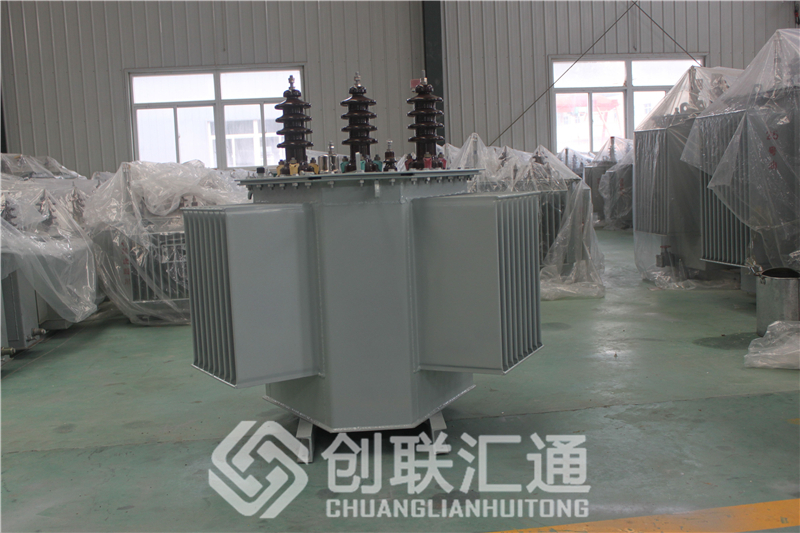

什么是非晶立體巻鐵心變壓器？

立體卷鐵心是一種卷繞式鐵心。整個鐵心是由三個完全相同的單框拼合而成，拼合后的等邊三角形立體結構穩定性好，鐵心機械強度高，三相受力一致，使器身抗短路能力增強，拼合后的鐵心的三個心柱呈等邊三角形立體排列。

現有的非晶合金變壓器的鐵心結構方式主要有兩種，一種是四框五柱式，一種是三框三柱式，這兩種結構的非晶合金鐵心都是采用開口平面卷鐵心結構，線圈的橫截面呈矩形，主要是因?yàn)榉蔷Ш辖痂F心柱橫截面是矩形。

由于鐵心柱和線圈橫截面都是矩形，造成了其抗突發短路的能力下降，必須采取結構加強及壓裝工藝等彌補措施，且由于采用平面卷鐵心結構，接縫多造成噪音的增加。

雖然這些問題通過增加原材料的投入及器身結構的加強等措施能夠得到解決，但是綜合成本的上升對非晶合金變壓器的大量推廣應用造成了不利的影響。

體卷鐵心變壓器在相同條件下具有較低的噪聲和較強的抗突發短路能力，并可有效減小變壓器體積及重量，降低生產和運行成本。

因此，研究綜合了上述兩種變壓器優勢的非晶合金立體卷鐵心變壓器具有廣泛的應用前景和明顯的社會經濟效益。
