隨著城市建設的加快和人民生活水平的提高，部分城市電網負荷逐年增加。這種情況給繁華、人口密集的商業中心的配電設施安裝帶來了嚴峻的挑戰。同時，由于政府對城市規劃建設的重視，箱式變電站的選址一直是一個嚴重的問題。

隨著一些城市中心用電負荷的不斷增加，原有的低壓配電網有一定比例無法滿足當前負荷的需求，而在一些城市，由于土地稀缺，無法提供合適的配電網安裝位置。針對以上問題，介紹了結構緊湊、安裝方便、運行可靠、節約能源、占地少的地埋式變電站。然而，地下埋設存在著防腐、防水、制冷、通風等一系列嚴重問題。

本文設計了一種由埋地箱、高壓供電系統、低壓配電系統、變壓器和智能控制系統組成的10kv全埋地箱式變電站。首先，介紹了全埋式變電站的總體設計和關鍵設備。然后，對本次設計的防水、排水、通風、降溫等對策進行了分析。此外，通過實例分析，與傳統箱式變電站相比，全埋式變電站在降低線路損耗和減少低壓饋電電纜方面表現更好。

頂部:通風孔具有有效的防雨、防水能力;側面:用防水混凝土材料對側面進行表面處理，使水不能從側面滲透;底部:埋地變壓器安裝防水混凝土支座，支座高度高于基坑底部300mm。通常情況下，從地下流入坑內的水會進入底座下方的環形通道，這樣就不會浸沒埋地變壓器。在地基底部鋪上沙卵石，這樣水就能更快地滲入地下。埋地式變壓器在水中浸沒0.5m以上一定時間也可運行。它可以抵御洪水，可以有效地提高供電系統的可靠性。但為保證變壓器安全可靠運行，建議在汛期及長時間強降雨、雨季后檢查坑內積水情況。如果有太多的水，應進行抽水和清洗。

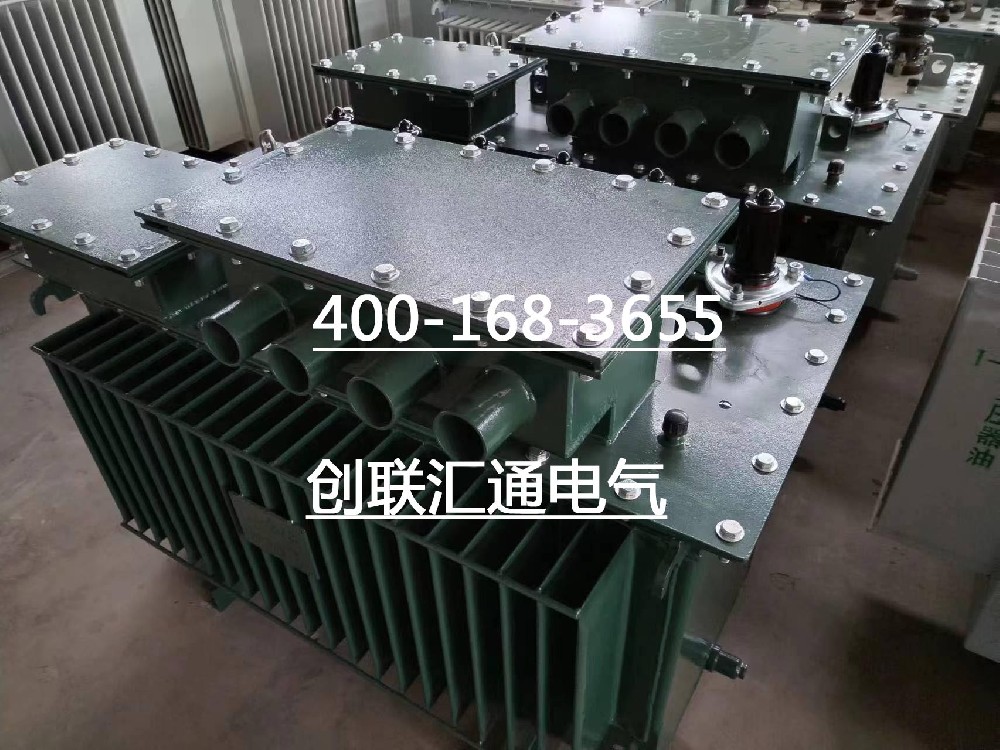

地埋式變壓器溫升控制措施可通過以下四種途徑來保證:變壓器低溫溫升設計，將油溫控制在45K左右，遠低于國際規定的60K;設計思路如下:熱負荷與損耗成正比。與GB6451-1999相比，空載損耗降低30%，負載損耗降低15%;與系列9相比，空載損耗降低20%，因此熱負荷很低。采用環烷變壓器油，使油介質在極低溫度下自由流動，無需添加添加劑。此外，良好的粘時特性保證了油在溫度升高時的加速流動，保證了產品良好的冷卻能力。埋地式變壓器油箱的冷卻主要依靠輻射。熱總是以波的形式從加熱器向周圍較低溫度的介質輻射。輻射能取決于加熱器的溫度、形狀和表面顏色。因此，地埋式變壓器采用扁平油箱和板式散熱器來增強輻射。表面處理:由于地埋式變壓器安裝在寒冷的地下，采用特殊的表面處理技術，保證了良好的熱輻射能力
