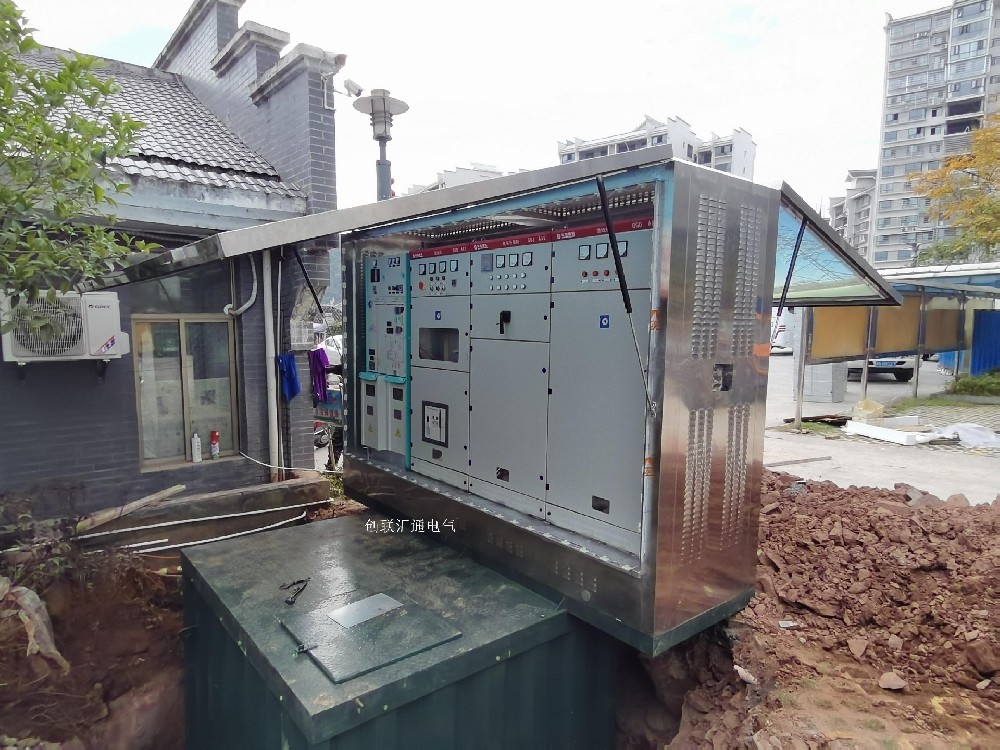

景觀式地埋箱變由地下式變壓器,媒體廣告燈箱式戶外開關柜和預制式地坑組成,是在工廠預先裝配完成的成套設備.產品將變壓器置于地表以下,地面以上只有媒體廣告燈箱式開關柜,占用地表空間比普通箱變減少70%以上.產品外形美觀,與環境協調,和諧.

地下式變壓器為全密封全絕緣結構,防護等級IP68,高壓電纜連接采用雙層密封,可浸泡在水中運行.整體變壓器15年免維護.

地下式變壓器絕緣介質采用45#環烷基變壓器油,變壓器在地坑內的油面溫升和繞組溫升不能超過GB1094.2的要求.

燈箱式開關柜外殼采用304不銹鋼制作.

產品配置自動感應排水系統,具有自動和手動控制開關,當?shù)乜右馔膺M水后可自動排水;產品還需配置自動散熱系統,額定負載時不需啟動風機,當環境溫度過高或變壓器過負荷運行情況下自動啟動風機散熱.

景觀式地埋箱變產品必須具有30~2500kVA全系列的產品鑒定證書,并獲得電力檢測中心的型式試驗報告<包含整體裝配后的溫升試驗報告>.

景觀式地埋箱變中的地下式變壓器，必須具有30～2500kVA全系列的產品鑒定證書,并獲得電力檢測中心的型式試驗報告.

變壓器中性點及所有電氣設備金屬外殼均可靠接地,接地電阻不大于4歐姆.

所選用設備廠家的同類產品須在三個以上一級省會城市中安全運行兩年以上.

虛線框內低壓計量部分由用戶自配.
